DC-01   TDC-400 MC系列

一拖一 一拖二振動篩超聲波系統

使 用 說 明 書

警告：

    發生器內部沒有可供維修的器件，請勿私自打開以避免發生觸電危險。

    發生器輸出連接電纜禁止私自延長，以免造成發生器內部損壞或其它不可預料故障。

    對于需篩分物料為金屬粉末或對溫度敏感的，使用時需將發生器輸出功率調節至最小，逐次加大輸出功率，確保篩分正常即可。

TDC-01 TDC-400   MC 系列超聲波

振動篩系統使用說明

1.概述：

TDC-01 TDC-400   MC 系列超聲波振動篩系統是在圓形振動篩的基礎上疊加了直接作用于篩網的超聲波高頻振動。

TDC-01 TDC-400   MC 系列超聲波振動篩系統將超聲波換能器固定到專用網架上，與篩網緊密接觸。超聲波諧振電源發出的高頻信號由換能器轉換成超聲振動機械能(每秒振動25000--37000次)，并通過變換環輻射到整個篩網上，同時傳播到粉末顆粒上，可瞬間清理堵塞篩網網孔的粉末顆粒，從而解決了網孔堵塞的問題。因此可減少篩分次數，縮短篩分時間，適當的提高了產品質量，可大幅提高篩分效率。

TDC-01 TDC-400   MC 系列超聲波振動篩系統是一種簡單實用、可靠的篩分系統，是當前網孔堵塞的解決方法。可廣泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，具有篩分過濾精度高、網孔不堵塞等特點，解決了因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。

2.   結構：

     TDC-01TDC-400   MC 系列超聲波振動篩電源：25--38KHz高頻大功率超聲波諧振電源。內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便。長時間工作振蕩器發熱量低，工作狀態穩定。

l 高頻連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。

l 連接器：航空連接插件。

l 振蕩器：高性能超聲波轉換器件。

l 超聲波網架：由外網架與共振環組成。

l 篩網：適用于10目~635目。

3. 基本工作原理：

       TDC-01 TDC-400   MC 系列超聲波振動篩系統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。

4. 一般技術數據：

超聲波諧振電源：

4.1   電源輸入： 交流220V±百分之10   50~60Hz

4.2   整機電流： ≤0.6A

4.3   高頻電流： ＞0.5AX2（雙路輸出,四路輸出的為X4）

4.4   工作頻率： 25-38KHz（根據換能器功率、頻率不同輸出頻率不同）

4.5   工作模式： 連續、 脈沖

4.6   環境溫度： -10~40℃

4.7   連接線長度：3m

注意：如需定時功能請訂貨時說明

5. 使用說明：

5.1   超聲波控制儀與旋振篩分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。

5.2   超聲波諧振電源后面連接電纜的航空插頭端與振蕩器連接，并保證密封固定牢固，注意：雙路使用時連接兩個換能器，單路使用時不使用的做絕緣處理。

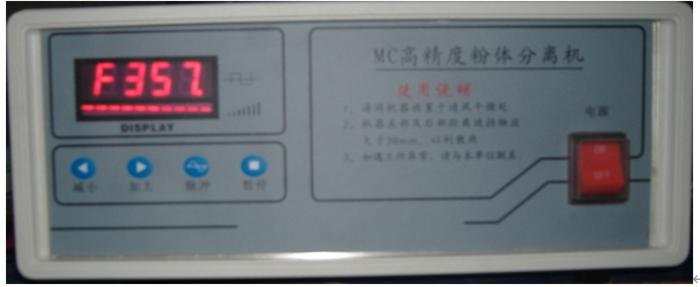

5.3   接好超聲波諧振電源電源及超聲波連接電纜線，檢查無誤后打開超聲波電源開關。超聲波諧振電源起動，顯示窗口顯示“----”，并進入自檢狀態。幾秒鐘后顯示窗口顯示工作頻率，下方輸出功率顯示窗顯示實際輸出功率從小變大至設定功率。用手觸篩網，篩網振感明顯。

5.4 超聲波諧振電源共有3種工作狀態：暫停、連續工作狀態和脈沖工作狀態正常為連續工作狀態。

暫停按鍵可以使發生器處于暫時不工作狀態，再次按下恢復到正常工作狀態。

5.5在連續工作狀態下，按脈沖鍵，進入脈沖工作狀態。在脈沖狀態下按脈沖鍵，返回連續工作狀態。

5.5.1   連續工作狀態：

連續工作狀態可進行功率調節。在連續工作狀態下按調節按鍵（加大、減小）

5.5.2脈沖工作狀態：

在連續工作狀態下按脈沖鍵進入脈沖工作狀態。脈沖工作狀態的功率為連續工作狀態的設定功率，如需加大功率可以按動加大或減小按鍵自行設定。

6、其它注意事項：

6.1 超聲波諧振電源工作輸入電壓為交流220V。

6.2 網架沒有負載即網架沒有繃網的時候，請勿打開超聲波電源。否則，容易造成電源過流和網架及振蕩器的損壞。

6.3 在正常情況下，振蕩器如果沒有故障，一般不要隨便從網架上拆卸。振蕩器航空插頭已用密封膠上緊，一般情況下也勿拆卸。

6.3 在機器開動前檢查振蕩器與連接線插頭的螺母是否上緊，振蕩器與網架是否上緊。在使用過程中，注意機箱與振蕩器間連接線的保護，連接線及振蕩器插座要注意防潮，連接插頭及插座不準進水。

6.4   如果物料導電，請把連接線加長，把超聲波諧振電源與篩分現場隔離，以防止物料進入電源箱中引起短路。

6.5 每套超聲波包括一臺諧振電源，兩個振蕩器，兩個網架。三者請編號配套使用效果更佳，勿與其它超聲波混淆。

7．超聲波發生器常見故障及處理：
